SD整硬螺旋槽鉆頭--HE高性能型

O3SD-HE

SD 內冷整體硬質合金螺旋槽鉆頭3×D 高性能型

刀具特點說明:

1、刀具尺寸按本公司標準制造，接受非標定制。

2、刃徑公差為m7，柄部公差為h6。

3、刀尖頂角、刀尖形式、排屑槽形式、涂層等要素針對各系列特點進行分別設計，確保各系列達到最優的加工效果。

產品特色
產品尺寸
加工視頻

HE/SE 系列高性能整硬鉆頭

適合高速加工

產品特點:

□ 優異的鉆尖形式

容屑槽是圓弧過度，增加了鉆尖的強度，后角是鏟磨成圓弧，并配合良好的鈍化工藝。

□ 采用銑刀柄式設計

采用銑刀相同的柄部形式，實現高精度鉆孔。

加工案例:

□ 切削條件

被加工材料: 合金鋼SCM440	鉆頭直徑: 8.0mm
切削速度: 100m / min	進給量: 1200mm / mi
冷卻方式: Emulsion	涂層: HE 涂層

□ 加工壽命比較

被切削材料:

系列

被切削材料

結構鋼

碳素鋼

合金鋼

預硬化鋼

調質鋼、模具鋼、高硬度鋼

不銹鋼

鈦合金、
耐熱合金

鑄鐵

鋁合金

銅合金

樹脂

HRC30-45

HRC45-55

HRC55-60

>HRC60

◎

○

◎

○

(◎ 最適合 ○ 適合)

可選類型：

3XD / 3XD 內冷 / 5XD / 5XD 內冷 / 7XD / 7XD 內冷

尺寸范圍：

D=2.00~20.00mm

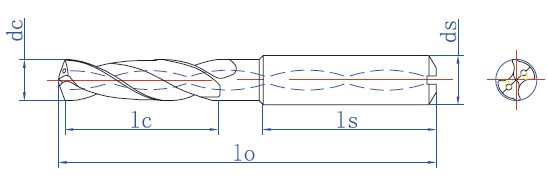

高性能型訂貨號	刃徑	槽長	柄徑	柄長	總長
HE系列（通用有涂層）	dc	lc	ds	ls	lo
O3SD0200HE	2.00	10	3	28	41
O3SD0210HE	2.10	10	3	28	41
O3SD0220HE	2.20	10	3	28	41
O3SD0230HE	2.30	10	3	28	41
O3SD0240HE	2.40	10	3	28	41
O3SD0250HE	2.50	10	3	28	41
O3SD0260HE	2.60	14	3	28	45
O3SD0270HE	2.70	14	3	28	45
O3SD0280HE	2.80	14	3	28	45
O3SD0290HE	2.90	14	3	28	45
O3SD0300HE	3.00	14	3	28	45
O3SD0310HE	3.10	18	4	28	51
O3SD0320HE	3.20	18	4	28	51
O3SD0330HE	3.30	18	4	28	51
O3SD0340HE	3.40	18	4	28	51
O3SD0350HE	3.50	18	4	28	51
O3SD0360HE	3.60	18	4	28	51
O3SD0370HE	3.70	18	4	28	51
O3SD0380HE	3.80	18	4	28	51
O3SD0390HE	3.90	18	4	28	51
O3SD0400HE	4.00	18	4	28	51
O3SD0410HE	4.10	23	6	36	64
O3SD0420HE	4.20	23	6	36	64
O3SD0430HE	4.30	23	6	36	64
O3SD0440HE	4.40	23	6	36	64
O3SD0450HE	4.50	23	6	36	64
O3SD0460HE	4.60	23	6	36	64
O3SD0470HE	4.70	23	6	36	64
O3SD0480HE	4.80	23	6	36	64
O3SD0490HE	4.90	23	6	36	64
O3SD0500HE	5.00	23	6	36	64
O3SD0510HE	5.10	27	6	36	68
O3SD0520HE	5.20	27	6	36	68
O3SD0530HE	5.30	27	6	36	68
O3SD0540HE	5.40	27	6	36	68
O3SD0550HE	5.50	27	6	36	68
O3SD0560HE	5.60	27	6	36	68
O3SD0570HE	5.70	27	6	36	68
O3SD0580HE	5.80	27	6	36	68
O3SD0590HE	5.90	27	6	36	68
O3SD0600HE	6.00	27	6	36	68
O3SD0610HE	6.10	32	8	36	73
O3SD0620HE	6.20	32	8	36	73
O3SD0630HE	6.30	32	8	36	73
O3SD0640HE	6.40	32	8	36	73
O3SD0650HE	6.50	32	8	36	73
O3SD0660HE	6.60	32	8	36	73
O3SD0670HE	6.70	32	8	36	73
O3SD0680HE	6.80	32	8	36	73
O3SD0690HE	6.90	32	8	36	73
O3SD0700HE	7.00	32	8	36	73
O3SD0710HE	7.10	36	8	36	77
O3SD0720HE	7.20	36	8	36	77
O3SD0730HE	7.30	36	8	36	77
O3SD0740HE	7.40	36	8	36	77
O3SD0750HE	7.50	36	8	36	77
O3SD0760HE	7.60	36	8	36	77
O3SD0770HE	7.70	36	8	36	77
O3SD0780HE	7.80	36	8	36	77
O3SD0790HE	7.90	36	8	36	77
O3SD0800HE	8.00	36	8	36	77
O3SD0810HE	8.10	41	10	40	86
O3SD0820HE	8.20	41	10	40	86
O3SD0830HE	8.30	41	10	40	86
O3SD0840HE	8.40	41	10	40	86
O3SD0850HE	8.50	41	10	40	86
O3SD0860HE	8.60	41	10	40	86
O3SD0870HE	8.70	41	10	40	86
O3SD0880HE	8.80	41	10	40	86
O3SD0890HE	8.90	41	10	40	86
O3SD0900HE	9.00	41	10	40	86
O3SD0910HE	9.10	45	10	40	90
O3SD0920HE	9.20	45	10	40	90
O3SD0930HE	9.30	45	10	40	90
O3SD0940HE	9.40	45	10	40	90
O3SD0950HE	9.50	45	10	40	90
O3SD0960HE	9.60	45	10	40	90
O3SD0970HE	9.70	45	10	40	90
O3SD0980HE	9.80	45	10	40	90
O3SD0990HE	9.90	45	10	40	90
O3SD1000HE	10.00	45	10	40	90
O3SD1010HE	10.10	50	12	45	100
O3SD1020HE	10.20	50	12	45	100
O3SD1030HE	10.30	50	12	45	100
O3SD1040HE	10.40	50	12	45	100
O3SD1050HE	10.50	50	12	45	100
O3SD1060HE	10.60	50	12	45	100
O3SD1070HE	10.70	50	12	45	100
O3SD1080HE	10.80	50	12	45	100
O3SD1090HE	10.90	50	12	45	100
O3SD1100HE	11.00	50	12	45	100
O3SD1110HE	11.10	54	12	45	104
O3SD1120HE	11.20	54	12	45	104
O3SD1130HE	11.30	54	12	45	104
O3SD1140HE	11.40	54	12	45	104
O3SD1150HE	11.50	54	12	45	104
O3SD1160HE	11.60	54	12	45	104
O3SD1170HE	11.70	54	12	45	104
O3SD1180HE	11.80	54	12	45	104
O3SD1190HE	11.90	54	12	45	104
O3SD1200HE	12.00	54	12	45	104
O3SD1210HE	12.10	59	14	45	109
O3SD1220HE	12.20	59	14	45	109
O3SD1230HE	12.30	59	14	45	109
O3SD1240HE	12.40	59	14	45	109
O3SD1250HE	12.50	59	14	45	109
O3SD1260HE	12.60	59	14	45	109
O3SD1270HE	12.70	59	14	45	109
O3SD1280HE	12.80	59	14	45	109
O3SD1290HE	12.90	59	14	45	109
O3SD1300HE	13.00	59	14	45	109
O3SD1310HE	13.10	63	14	45	113
O3SD1320HE	13.20	63	14	45	113
O3SD1330HE	13.30	63	14	45	113
O3SD1340HE	13.40	63	14	45	113
O3SD1350HE	13.50	63	14	45	113
O3SD1360HE	13.60	63	14	45	113
O3SD1370HE	13.70	63	14	45	113
O3SD1380HE	13.80	63	14	45	113
O3SD1390HE	13.90	63	14	45	113
O3SD1400HE	14.00	63	14	45	113
O3SD1410HE	14.10	68	16	48	121
O3SD1420HE	14.20	68	16	48	121
O3SD1430HE	14.30	68	16	48	121
O3SD1440HE	14.40	68	16	48	121
O3SD1450HE	14.50	68	16	48	121
O3SD1460HE	14.60	68	16	48	121
O3SD1470HE	14.70	68	16	48	121
O3SD1480HE	14.80	68	16	48	121
O3SD1490HE	14.90	68	16	48	121
O3SD1500HE	15.00	68	16	48	121
O3SD1510HE	15.10	72	16	48	125
O3SD1520HE	15.20	72	16	48	125
O3SD1530HE	15.30	72	16	48	125
O3SD1540HE	15.40	72	16	48	125
O3SD1550HE	15.50	72	16	48	125
O3SD1560HE	15.60	72	16	48	125
O3SD1570HE	15.70	72	16	48	125
O3SD1580HE	15.80	72	16	48	125
O3SD1590HE	15.90	72	16	48	125
O3SD1600HE	16.00	72	16	48	125
O3SD1610HE	16.10	77	18	48	130
O3SD1620HE	16.20	77	18	48	130
O3SD1630HE	16.30	77	18	48	130
O3SD1640HE	16.40	77	18	48	130
O3SD1650HE	16.50	77	18	48	130
O3SD1660HE	16.60	77	18	48	130
O3SD1670HE	16.70	77	18	48	130
O3SD1680HE	16.80	77	18	48	130
O3SD1690HE	16.90	77	18	48	130
O3SD1700HE	17.00	77	18	48	130
O3SD1710HE	17.10	81	18	48	134
O3SD1720HE	17.20	81	18	48	134
O3SD1730HE	17.30	81	18	48	134
O3SD1740HE	17.40	81	18	48	134
O3SD1750HE	17.50	81	18	48	134
O3SD1760HE	17.60	81	18	48	134
O3SD1770HE	17.70	81	18	48	134
O3SD1780HE	17.80	81	18	48	134
O3SD1790HE	17.90	81	18	48	134
O3SD1800HE	18.00	81	18	48	134
O3SD1810HE	18.10	86	20	50	141
O3SD1820HE	18.20	86	20	50	141
O3SD1830HE	18.30	86	20	50	141
O3SD1840HE	18.40	86	20	50	141
O3SD1850HE	18.50	86	20	50	141
O3SD1860HE	18.60	86	20	50	141
O3SD1870HE	18.70	86	20	50	141
O3SD1880HE	18.80	86	20	50	141
O3SD1890HE	18.90	86	20	50	141
O3SD1900HE	19.00	86	20	50	141
O3SD1910HE	19.10	90	20	50	145
O3SD1920HE	19.20	90	20	50	145
O3SD1930HE	19.30	90	20	50	145
O3SD1940HE	19.40	90	20	50	145
O3SD1950HE	19.50	90	20	50	145
O3SD1960HE	19.60	90	20	50	145
O3SD1970HE	19.70	90	20	50	145
O3SD1980HE	19.80	90	20	50	145
O3SD1990HE	19.90	90	20	50	145
O3SD2000HE	20.00	90	20	50	145
