SD整硬螺旋槽鉆頭--SE基準型

O5SD-SE

SD 內冷整體硬質合金螺旋槽鉆頭5×D 基準型

刀具特點說明:

1、刀具尺寸按本公司標準制造，接受非標定制。

2、刃徑公差為m7，柄部公差為h6。

3、刀尖頂角、刀尖形式、排屑槽形式、涂層等要素針對各系列特點進行分別設計，確保各系列達到最優的加工效果。

產品特色
產品尺寸
加工視頻

HE/SE 系列高性能整硬鉆頭

適合高速加工

產品特點:

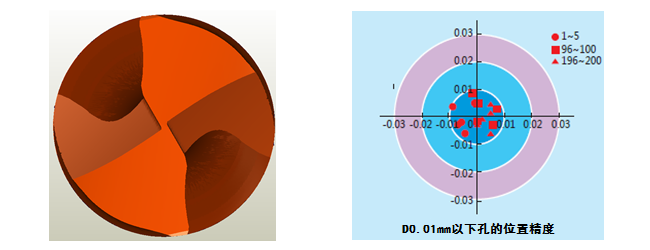

□ 優異的鉆尖形式

容屑槽是圓弧過度，增加了鉆尖的強度，后角是鏟磨成圓弧，并配合良好的鈍化工藝。

□ 采用銑刀柄式設計

采用銑刀相同的柄部形式，實現高精度鉆孔。

加工案例:

□ 切削條件

被加工材料: 合金鋼SCM440	鉆頭直徑: 8.0mm
切削速度: 100m / min	進給量: 1200mm / mi
冷卻方式: Emulsion	涂層: HE 涂層

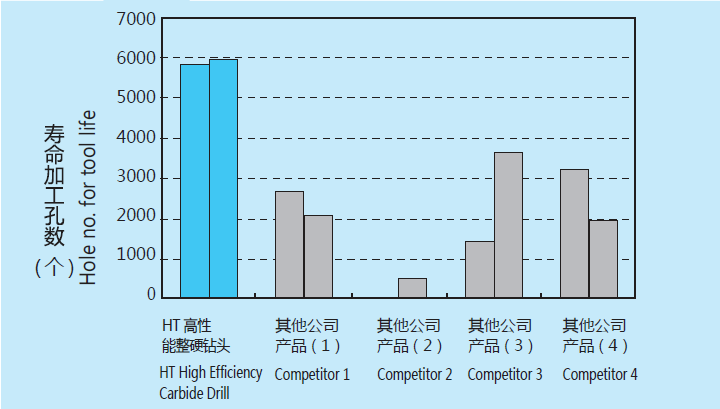

□ 加工壽命比較

被切削材料:

系列

被切削材料

結構鋼

碳素鋼

合金鋼

預硬化鋼

調質鋼、模具鋼、高硬度鋼

不銹鋼

鈦合金、
耐熱合金

鑄鐵

鋁合金

銅合金

樹脂

HRC30-45

HRC45-55

HRC55-60

>HRC60

◎

○

◎

○

(◎ 最適合 ○ 適合)

可選類型：

3XD / 3XD 內冷 / 5XD / 5XD 內冷 / 7XD / 7XD 內冷

尺寸范圍：

D=2.00~20.00mm

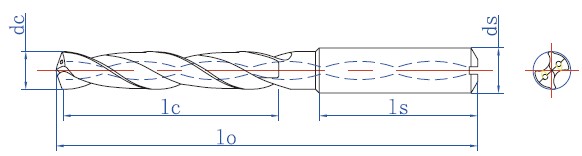

基準型訂貨號	刃徑	槽長	柄徑	柄長	總長
SE系列（通用有涂層）	dc	lc	ds	ls	lo
O5SD0200SE	2	15	3	28	46
O5SD0210SE	2.1	15	3	28	46
O5SD0220SE	2.2	15	3	28	46
O5SD0230SE	2.3	15	3	28	46
O5SD0240SE	2.4	15	3	28	46
O5SD0250SE	2.5	15	3	28	46
O5SD0260SE	2.6	20	3	28	51
O5SD0270SE	2.7	20	3	28	51
O5SD0280SE	2.8	20	3	28	51
O5SD0290SE	2.9	20	3	28	51
O5SD0300SE	3	20	3	28	51
O5SD0310SE	3.1	26	4	28	59
O5SD0320SE	3.2	26	4	28	59
O5SD0330SE	3.3	26	4	28	59
O5SD0340SE	3.4	26	4	28	59
O5SD0350SE	3.5	26	4	28	59
O5SD0360SE	3.6	26	4	28	59
O5SD0370SE	3.7	26	4	28	59
O5SD0380SE	3.8	26	4	28	59
O5SD0390SE	3.9	26	4	28	59
O5SD0400SE	4	26	4	28	59
O5SD0410SE	4.1	35	6	36	76
O5SD0420SE	4.2	35	6	36	76
O5SD0430SE	4.3	35	6	36	76
O5SD0440SE	4.4	35	6	36	76
O5SD0450SE	4.5	35	6	36	76
O5SD0460SE	4.6	35	6	36	76
O5SD0470SE	4.7	35	6	36	76
O5SD0480SE	4.8	35	6	36	76
O5SD0490SE	4.9	35	6	36	76
O5SD0500SE	5	35	6	36	76
O5SD0510SE	5.1	39	6	36	80
O5SD0520SE	5.2	39	6	36	80
O5SD0530SE	5.3	39	6	36	80
O5SD0540SE	5.4	39	6	36	80
O5SD0550SE	5.5	39	6	36	80
O5SD0560SE	5.6	39	6	36	80
O5SD0570SE	5.7	39	6	36	80
O5SD0580SE	5.8	39	6	36	80
O5SD0590SE	5.9	39	6	36	80
O5SD0600SE	6	39	6	36	80
O5SD0610SE	6.1	48	8	36	89
O5SD0620SE	6.2	48	8	36	89
O5SD0630SE	6.3	48	8	36	89
O5SD0640SE	6.4	48	8	36	89
O5SD0650SE	6.5	48	8	36	89
O5SD0660SE	6.6	48	8	36	89
O5SD0670SE	6.7	48	8	36	89
O5SD0680SE	6.8	48	8	36	89
O5SD0690SE	6.9	48	8	36	89
O5SD0700SE	7	48	8	36	89
O5SD0710SE	7.1	52	8	36	93
O5SD0720SE	7.2	52	8	36	93
O5SD0730SE	7.3	52	8	36	93
O5SD0740SE	7.4	52	8	36	93
O5SD0750SE	7.5	52	8	36	93
O5SD0760SE	7.6	52	8	36	93
O5SD0770SE	7.7	52	8	36	93
O5SD0780SE	7.8	52	8	36	93
O5SD0790SE	7.9	52	8	36	93
O5SD0800SE	8	52	8	36	93
O5SD0810SE	8.1	61	10	40	106
O5SD0820SE	8.2	61	10	40	106
O5SD0830SE	8.3	61	10	40	106
O5SD0840SE	8.4	61	10	40	106
O5SD0850SE	8.5	61	10	40	106
O5SD0860SE	8.6	61	10	40	106
O5SD0870SE	8.7	61	10	40	106
O5SD0880SE	8.8	61	10	40	106
O5SD0890SE	8.9	61	10	40	106
O5SD0900SE	9	61	10	40	106
O5SD0910SE	9.1	65	10	40	110
O5SD0920SE	9.2	65	10	40	110
O5SD0930SE	9.3	65	10	40	110
O5SD0940SE	9.4	65	10	40	110
O5SD0950SE	9.5	65	10	40	110
O5SD0960SE	9.6	65	10	40	110
O5SD0970SE	9.7	65	10	40	110
O5SD0980SE	9.8	65	10	40	110
O5SD0990SE	9.9	65	10	40	110
O5SD1000SE	10	65	10	40	110
O5SD1010SE	10.1	74	12	45	124
O5SD1020SE	10.2	74	12	45	124
O5SD1030SE	10.3	74	12	45	124
O5SD1040SE	10.4	74	12	45	124
O5SD1050SE	10.5	74	12	45	124
O5SD1060SE	10.6	74	12	45	124
O5SD1070SE	10.7	74	12	45	124
O5SD1080SE	10.8	74	12	45	124
O5SD1090SE	10.9	74	12	45	124
O5SD1100SE	11	74	12	45	124
O5SD1110SE	11.1	78	12	45	128
O5SD1120SE	11.2	78	12	45	128
O5SD1130SE	11.3	78	12	45	128
O5SD1140SE	11.4	78	12	45	128
O5SD1150SE	11.5	78	12	45	128
O5SD1160SE	11.6	78	12	45	128
O5SD1170SE	11.7	78	12	45	128
O5SD1180SE	11.8	78	12	45	128
O5SD1190SE	11.9	78	12	45	128
O5SD1200SE	12	78	12	45	128
O5SD1210SE	12.1	87	14	45	137
O5SD1220SE	12.2	87	14	45	137
O5SD1230SE	12.3	87	14	45	137
O5SD1240SE	12.4	87	14	45	137
O5SD1250SE	12.5	87	14	45	137
O5SD1260SE	12.6	87	14	45	137
O5SD1270SE	12.7	87	14	45	137
O5SD1280SE	12.8	87	14	45	137
O5SD1290SE	12.9	87	14	45	137
O5SD1300SE	13	87	14	45	137
O5SD1310SE	13.1	91	14	45	141
O5SD1320SE	13.2	91	14	45	141
O5SD1330SE	13.3	91	14	45	141
O5SD1340SE	13.4	91	14	45	141
O5SD1350SE	13.5	91	14	45	141
O5SD1360SE	13.6	91	14	45	141
O5SD1370SE	13.7	91	14	45	141
O5SD1380SE	13.8	91	14	45	141
O5SD1390SE	13.9	91	14	45	141
O5SD1400SE	14	91	14	45	141
O5SD1410SE	14.1	100	16	48	153
O5SD1420SE	14.2	100	16	48	153
O5SD1430SE	14.3	100	16	48	153
O5SD1440SE	14.4	100	16	48	153
O5SD1450SE	14.5	100	16	48	153
O5SD1460SE	14.6	100	16	48	153
O5SD1470SE	14.7	100	16	48	153
O5SD1480SE	14.8	100	16	48	153
O5SD1490SE	14.9	100	16	48	153
O5SD1500SE	15	100	16	48	153
O5SD1510SE	15.1	104	16	48	157
O5SD1520SE	15.2	104	16	48	157
O5SD1530SE	15.3	104	16	48	157
O5SD1540SE	15.4	104	16	48	157
O5SD1550SE	15.5	104	16	48	157
O5SD1560SE	15.6	104	16	48	157
O5SD1570SE	15.7	104	16	48	157
O5SD1580SE	15.8	104	16	48	157
O5SD1590SE	15.9	104	16	48	157
O5SD1600SE	16	104	16	48	157
O5SD1610SE	16.1	113	18	48	166
O5SD1620SE	16.2	113	18	48	166
O5SD1630SE	16.3	113	18	48	166
O5SD1640SE	16.4	113	18	48	166
O5SD1650SE	16.5	113	18	48	166
O5SD1660SE	16.6	113	18	48	166
O5SD1670SE	16.7	113	18	48	166
O5SD1680SE	16.8	113	18	48	166
O5SD1690SE	16.9	113	18	48	166
O5SD1700SE	17	113	18	48	166
O5SD1710SE	17.1	117	18	48	170
O5SD1720SE	17.2	117	18	48	170
O5SD1730SE	17.3	117	18	48	170
O5SD1740SE	17.4	117	18	48	170
O5SD1750SE	17.5	117	18	48	170
O5SD1760SE	17.6	117	18	48	170
O5SD1770SE	17.7	117	18	48	170
O5SD1780SE	17.8	117	18	48	170
O5SD1790SE	17.9	117	18	48	170
O5SD1800SE	18	117	18	48	170
O5SD1810SE	18.1	126	20	50	181
O5SD1820SE	18.2	126	20	50	181
O5SD1830SE	18.3	126	20	50	181
O5SD1840SE	18.4	126	20	50	181
O5SD1850SE	18.5	126	20	50	181
O5SD1860SE	18.6	126	20	50	181
O5SD1870SE	18.7	126	20	50	181
O5SD1880SE	18.8	126	20	50	181
O5SD1890SE	18.9	126	20	50	181
O5SD1900SE	19	126	20	50	181
O5SD1910SE	19.1	130	20	50	185
O5SD1920SE	19.2	130	20	50	185
O5SD1930SE	19.3	130	20	50	185
O5SD1940SE	19.4	130	20	50	185
O5SD1950SE	19.5	130	20	50	185
O5SD1970SE	19.7	130	20	50	185
O5SD1980SE	19.8	130	20	50	185
O5SD1990SE	19.9	130	20	50	185
O5SD2000SE	20	130	20	50	185
