LEM 整體硬質合金四刃深溝平頭銑刀--高硬度型
刀具特點說明：
1、刀具尺寸按本公司標準制造，接受非標定制；
2、刃徑公差為0/-0.015，柄部公差為h6；
3、底刃均為對稱刃設計，有刃傾角；
4、刃尖角為倒角的方式，刀尖角C值如下：D≤φ3，C=0.02~0.1；φ3＜D, C=0.1
5、螺旋角度為35度；
6、柄部過渡錐角度β=16°
HS系列--高硬度加工專用銑刀
產品特點:
□ 精選了超高硬度基材配以超耐熱性HS系涂層，使刀具具備超強的耐熱性，可加工HRC65以下所有熱處理后材料。
□ 采用高硬度超微粒子系低Co超硬合金母材，有效抑制超高速加工中產生的細微塑性變形，提高了刀具壽命。
□ 采用特殊的研磨技術，實現了較高的形狀精度和尺寸精度，可進行高精度的加工。
可加工材料
| 系列 | 被切削材料 | |||||||||||||
| 結構鋼 | 碳素鋼 | 合金鋼 | 預硬化鋼 | 調質鋼、模具鋼、高硬度鋼 | 不銹鋼l |
鈦合金、 耐熱合金 |
鑄鐵 | 鋁合金 | 銅合金 | 樹脂 | ||||
| HRC30-45 | HRC45-55 | HRC55-60 | >HRC60 | |||||||||||
| HS |
○ |
○ |
○ |
○ |
○ |
◎ |
◎ |
◎ |
○ |
○ |
○ |
|
◎ |
|
(◎ 最適合 ○ 適合)
可選類型和尺寸范圍：
兩刃平刀EM2-HS：D1.5~12.0mm 四刃平刀EM4-HS：D1.0~12.0mm
兩刃深溝平刀LEM2-HS：D0.1~4.0mm 四刃深溝平刀LEM4-HS：D1.0~6.0mm
兩刃深溝圓鼻刀LREM2-HS：D0.5~6.0mm 四刃深溝圓鼻刀LREM4-HS：D1.0~12.0mm
兩刃球刀BEM2-HS：R0.05~6.0mm 四刃球刀BEM4-HS：R1.0~6.0mm
兩刃深溝球刀LBEM2-HS：R0.1~2.0mm

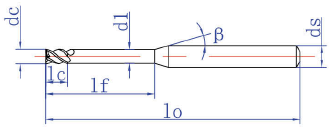

| 高硬度型訂貨號 | 刃徑 | 刃長 | 有效長 | 首徑 | 柄徑 | 總長 |
| HS系列（涂層） | dc | lc | lf | dl | ds | lo |
| LEM4010040HS | 1.0 | 1 | 4 | 0.95 | 4 | 50 |
| LEM4010060HS | 1.0 | 1 | 6 | 0.95 | 4 | 50 |
| LEM4010080HS | 1.0 | 1 | 8 | 0.95 | 4 | 50 |
| LEM4010100HS | 1.0 | 1 | 10 | 0.95 | 4 | 50 |
| LEM4015060HS | 1.5 | 1.5 | 6 | 1.44 | 4 | 50 |
| LEM4015080HS | 1.5 | 1.5 | 8 | 1.44 | 4 | 50 |
| LEM4015100HS | 1.5 | 1.5 | 10 | 1.44 | 4 | 50 |
| LEM4015120HS | 1.5 | 1.5 | 12 | 1.44 | 4 | 50 |
| LEM4015140HS | 1.5 | 1.5 | 14 | 1.44 | 4 | 60 |
| LEM4020060HS | 2.0 | 2 | 6 | 1.91 | 4 | 50 |
| LEM4020080HS | 2.0 | 2 | 8 | 1.91 | 4 | 50 |
| LEM4020100HS | 2.0 | 2 | 10 | 1.91 | 4 | 50 |
| LEM4020120HS | 2.0 | 2 | 12 | 1.91 | 4 | 50 |
| LEM4020140HS | 2.0 | 2 | 14 | 1.91 | 4 | 60 |
| LEM4020160HS | 2.0 | 2 | 16 | 1.91 | 4 | 60 |
| LEM4020180HS | 2.0 | 2 | 18 | 1.91 | 4 | 60 |
| LEM4020200HS | 2.0 | 2 | 20 | 1.91 | 4 | 60 |
| LEM4030080HS | 3.0 | 3 | 8 | 2.92 | 6 | 50 |
| LEM4030120HS | 3.0 | 3 | 12 | 2.92 | 6 | 50 |
| LEM4030160HS | 3.0 | 3 | 16 | 2.92 | 6 | 60 |
| LEM4030200HS | 3.0 | 3 | 20 | 2.92 | 6 | 60 |
| LEM4030250HS | 3.0 | 3 | 25 | 2.92 | 6 | 70 |
| LEM4040120HS | 4.0 | 4 | 12 | 3.82 | 6 | 50 |
| LEM4040160HS | 4.0 | 4 | 16 | 3.82 | 6 | 60 |
| LEM4040200HS | 4.0 | 4 | 20 | 3.82 | 6 | 60 |
| LEM4040250HS | 4.0 | 4 | 25 | 3.82 | 6 | 70 |
| LEM4040300HS | 4.0 | 4 | 30 | 3.82 | 6 | 70 |
| LEM4040350HS | 4.0 | 4 | 35 | 3.82 | 6 | 80 |
| LEM4060200HS | 6.0 | 6 | 20 | 5.82 | 6 | 80 |
| LEM4060300HS | 6.0 | 6 | 30 | 5.82 | 6 | 90 |
| LEM4060400HS | 6.0 | 6 | 40 | 5.82 | 6 | 100 |
