BEM 整體硬質合金兩刃球頭銑刀--高硬度型
刀具特點說明：
1、刀具尺寸按本公司標準制造，接受非標定制；
2、刃徑公差按dc≤φ3 直徑公差為0/-0.02，dc＞φ3直徑公差為0/-0.03，柄部公差為h6；
3、R0.05~R3，R角公差為±0.005，R4~R6，R角公差為±0.007；
4、螺旋角度為35度；
HS系列--高硬度加工專用銑刀
產品特點:
□ 精選了超高硬度基材配以超耐熱性HS系涂層，使刀具具備超強的耐熱性，可加工HRC65以下所有熱處理后材料。
□ 采用高硬度超微粒子系低Co超硬合金母材，有效抑制超高速加工中產生的細微塑性變形，提高了刀具壽命。
□ 采用特殊的研磨技術，實現了較高的形狀精度和尺寸精度，可進行高精度的加工。
可加工材料
| 系列 | 被切削材料 | |||||||||||||
| 結構鋼 | 碳素鋼 | 合金鋼 | 預硬化鋼 | 調質鋼、模具鋼、高硬度鋼 | 不銹鋼l |
鈦合金、 耐熱合金 |
鑄鐵 | 鋁合金 | 銅合金 | 樹脂 | ||||
| HRC30-45 | HRC45-55 | HRC55-60 | >HRC60 | |||||||||||
| HS |
○ |
○ |
○ |
○ |
○ |
◎ |
◎ |
◎ |
○ |
○ |
○ |
|
◎ |
|
(◎ 最適合 ○ 適合)
可選類型和尺寸范圍：
兩刃平刀EM2-HS：D1.5~12.0mm 四刃平刀EM4-HS：D1.0~12.0mm
兩刃深溝平刀LEM2-HS：D0.1~4.0mm 四刃深溝平刀LEM4-HS：D1.0~6.0mm
兩刃深溝圓鼻刀LREM2-HS：D0.5~6.0mm 四刃深溝圓鼻刀LREM4-HS：D1.0~12.0mm
兩刃球刀BEM2-HS：R0.05~6.0mm 四刃球刀BEM4-HS：R1.0~6.0mm
兩刃深溝球刀LBEM2-HS：R0.1~2.0mm

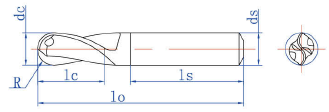

| 高性能型訂貨號 | 球半徑 | 刃長 | 柄徑 | 總長 |
| HS系列（涂層） | R | lc | ds | lo |
| BEM20010010HS | 0.05 | 0.1 | 4 | 50 |
| BEM20020030HS | 0.10 | 0.3 | 4 | 50 |
| BEM20030045HS | 0.15 | 0.45 | 4 | 50 |
| BEM20040060HS | 0.20 | 0.6 | 4 | 50 |
| BEM20050075HS | 0.25 | 0.75 | 4 | 50 |
| BEM20060090HS | 0.30 | 0.9 | 4 | 50 |
| BEM20080120HS | 0.40 | 1.2 | 4 | 50 |
| BEM20100150HS | 0.50 | 1.5 | 4 | 50 |
| BEM20100250HS | 0.50 | 2.5 | 4 | 50 |
| BEM20150400HS | 0.75 | 4 | 4 | 50 |
| BEM20200300HS | 1.00 | 3 | 4 | 60 |
| BEM20200600HS | 1.00 | 6 | 4 | 60 |
| BEM20250375HS | 1.25 | 3.75 | 4 | 60 |
| BEM20300450HS | 1.50 | 4.5 | 6 | 70 |
| BEM20300800HS | 1.50 | 8 | 6 | 70 |
| BEM20400600HS | 2.0 | 6 | 6 | 70 |
| BEM20400800HS | 2.00 | 8 | 6 | 70 |
| BEM20500750HS | 2.5 | 7.5 | 6 | 80 |
| BEM20600900HS | 3.0 | 9 | 6 | 80 |
| BEM20601200HS | 3.00 | 12 | 6 | 80 |
| BEM20801200HS | 4.0 | 12 | 8 | 90 |
| BEM20801400HS | 4.00 | 14 | 8 | 90 |
| BEM21001500HS | 5.0 | 15 | 10 | 100 |
| BEM21001800HS | 5.00 | 18 | 10 | 100 |
| BEM21201800HS | 6.0 | 18 | 12 | 110 |
| BEM21202200HS | 6.00 | 22 | 12 | 110 |
