SMC 整體硬質合金六刃平頭光面銑刀（不等分割）--高性能型
刀具特點說明:
1、刀具尺寸按本公司標準制造，接受非標定制；
2、刃徑公差為0/-0.02；
3、柄部尺寸公差為h6；
4、底刃均為對稱刃設計，有刃傾角；
5、標準型刀尖角為倒角的方式，刀尖角C值如下：D≤φ3，C=0.05~1；φ3＜D≤φ8,C=0.1；φ8＜D≤φ12,C=0.15；φ12＜D≤φ16,C=0.2；D＞φ16,C=0.3；
6、無C角型為尖角設計，適用于清根要求的場合；
7、螺旋角度為36~37度；
8、加工面的光潔度高，特別是加工槽和側面。
SMC 系列光面銑刀----不等分割，不等導程
產品特點:
□ 不等分割、不等距導程，通過連續變化外周刃的分割比例，有效抑制了周期性應力與細微的振動。
□ 針對加工材料的不同，和加工狀況不同，設計不同的分割比例。
□ 加工時切削頻率不固定，可以避免共振產生，降低振刀現象。
□ 加工表面光潔度好。
可加工材料:
|
系列 |
被切削材料 |
|
|||||||||||||
|
結構鋼 |
碳素鋼 |
合金鋼 |
預硬化鋼 |
調質鋼、模具鋼、高硬度鋼 |
不銹鋼 |
鈦合金、 |
鑄鐵 |
鋁合金 |
銅合金 |
樹脂 |
|
||||
|
HRC30-45 |
HRC45-55 |
HRC55-60 |
>HRC60 |
||||||||||||
| STA |
◎ |
◎ |
◎ |
◎ |
○ |
○ |
|
|
○ |
○ |
◎ |
|
○ |
|
|
|
HTA |
◎ | ◎ | ◎ | ◎ | ◎ | ○ | ◎ | ○ | ◎ |
○ |
○ |
|
|||
可選類型和尺寸范圍：
四刃平頭光面銑刀UTM4：3.0~20.0mm 四刃光面圓鼻銑刀RUTM4：6.0~12.0mm
長徑型四刃平頭光面銑刀LUTM4：3.0~20.0mm 六刃平頭光面銑刀UTM6：6.0~12.0mm

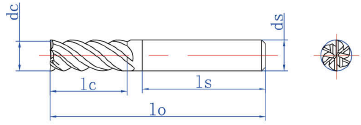

| 高性能型訂貨號 | 刃徑 | 刃長 | 柄徑 | 總長 |
| HTA系列（涂層） | dc | lc | ds | lo |
| UTM6060175HTA | 6.0 | 17.5 | 6 | 60 |
| UTM6060240HTA | 6.0 | 24 | 6 | 60 |
| UTM6080200HTA | 8.0 | 20 | 8 | 60 |
| UTM6080320HTA | 8.0 | 32 | 8 | 80 |
| UTM6100250HTA | 10.0 | 25 | 10 | 70 |
| UTM6100400HTA | 10.0 | 40 | 10 | 90 |
| UTM6120300HTA | 12.0 | 30 | 12 | 75 |
| UTM6120480HTA | 12.0 | 48 | 12 | 100 |
| UTM6140350HTA | 14.0 | 35 | 14 | 100 |
|
UTM6140560HTA |
14.0 | 56 | 14 | 120 |
| UTM6160400HTA | 16.0 | 40 | 16 | 90 |
| UTM6160640HTA | 16.0 | 64 | 16 | 120 |
| UTM6200500HTA | 20.0 | 50 | 20 | 100 |
| UTM6200800HTA | 20.0 | 80 | 20 | 140 |
